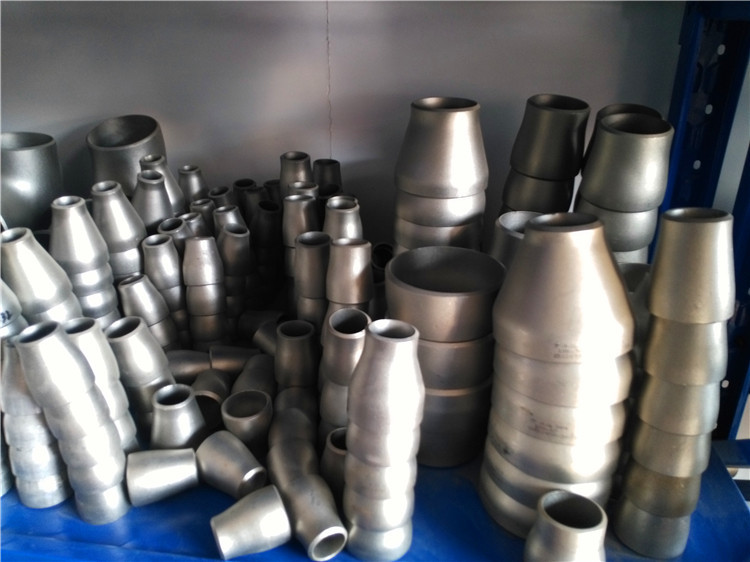

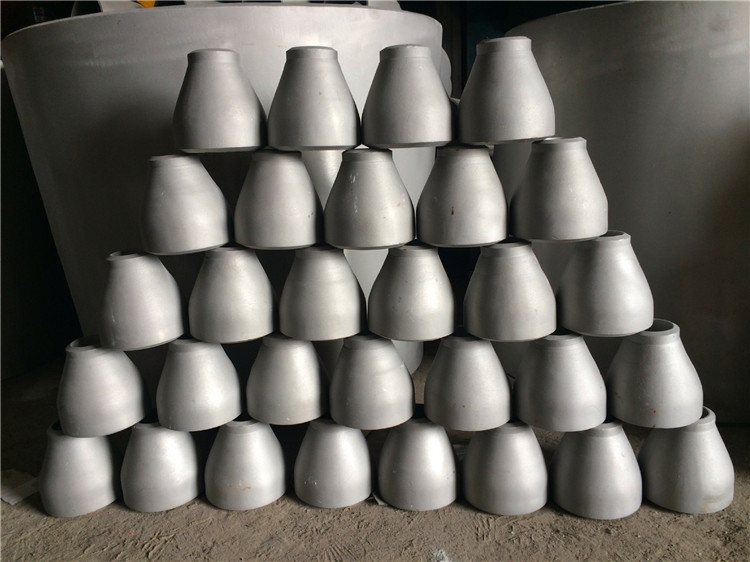

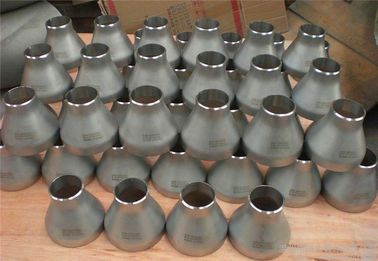

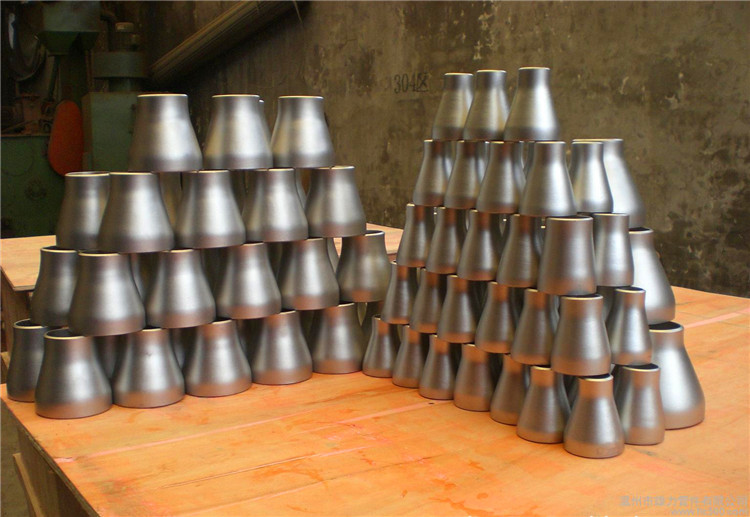

Dennice EN 10253 DIN PN ANSI S235JRG2 S355J2G3 P265GH
Produktdetails
Schmiedeflansche aus Kohlenstoffstahl
,Schweißhalsflansche
Produktname:Trójniki równoprzelotowe i redukcyjne EN 10253 DIN 2615-1 ANSI B16.9 P265GH St35.8 WPB WPL6
Kolana Hamburger EN 10253 DIN 2605 ANSI B16.9 ST37.0 ST45.8 ST35.8 WPB WPL6 P265GH P235GH
Kołnierze płaskie EN 1092-1 DIN PN ISO 7005-1 S235JRG2 RST37.2 ST37.0 P265GH S355J2G3
Schutzklasse 900 IBS mit ANSI B16.5 Schutzklasse 1500 IBS mit ANSI B16.5 Schutzklasse 2500 IBS
Schutzklasse 150 IBS mit ANSI B16.5 Schutzklasse 300 mit ANSI B16.5 Schutzklasse 600 IBS
Kołnierz luźny typ 02 z wg EN 1092-1 PN 6 Kołnierz luźny typ 02 z wg EN 1092-1 von PN 10 bis PN 25
Kołnierz-Plastiktyp 01 EN 1092-1 von PN 10 bis PN 16 Kołnierz-Plastiktyp 01 EN 1092-1 von PN 2,5 bis PN 6 Kołnierz-Plastik
Schraubenschlüssel nach DIN 2631 PN 6 Schraubenschlüssel nach DIN 2632 PN 10 Schraubenschlüssel nach DIN 2633 PN 16
Packungsgröße 900 IBS mit ANSI B16.5 Packungsgröße 1500 IBS mit ANSI B16.5 Packungsgröße 2500 IBS mit ANSI B
Geeignet für PN 6, PN 10, PN 16, PN 25, PN 40
nyomásfokozatokat tüntettük fel.
Egyedi ajánlatkérés alapján akár
PN 63, PN 100, PN 160 nyomásfokozatú
karimákra ist eine Adunk-Ajánlatot.
Járatos anyagminőségek:
C22.8 (P250GH), St 37, St 37-2, St 35.8,
CSAPÁGY CSÖVEK, CSAPÁGY GYŰRÜK
Csapágykészítéshez hegerelt és kovácsolt csapágygyűrű
Méretválaszték: Ø 34,1-4000 mm
Szabványok:
Mindestgehalt: 100Cr6
Ein Flansch ist ein plattenartiges Gerät, normalerweise rund, das am Ende eines Rohrs, einer Armatur, eines Ventils oder eines anderen Gegenstands befestigt wird, um die Montage und Demontage eines Rohrleitungssystems zu erleichtern.
Flansche werden aus den unterschiedlichsten Materialien hergestellt, damit sie zum Material der Rohre und Formstücke passen, an denen sie befestigt werden. Während einige Flansche aus Gusseisen bestehen, besteht die überwiegende Mehrheit der Flansche aus geschmiedetem Kohlenstoffstahl.
Geschmiedete Stahlflansche werden in sieben Hauptklassen hergestellt: Klasse 150, Klasse 300, Klasse 400, Klasse 600, Klasse 900, Klasse 1500 und Klasse 2500
Flanschtypen
· Vorschweißflansche
· Aufsteckflansche
· Überlappungsflansche
· Gewindeflansche
· Muffenschweißflansche
· Blindflansche
Geschmiedete Flansche
| Größe : | ½" BIS 54" | ||||||||||||
| Druckstufe: | 150#, 300#, 600#, 900#, 1500#, 2500# | ||||||||||||
| Material: |
|
||||||||||||
| Standards: | ASME B 16.5, ASME B 16.47, API 6A | ||||||||||||
| Typ : | SORF, WNRF, SWRF, BLRF, Threaded usw. | ||||||||||||
| Besonderheiten: | Abstandshalter, Brillenjalousien, Tropfringe, RTJ, Zunge, Nut, Öffnung usw. |
150lb Flansch
Länge durch Nabe Y
| Nennbohrung | Rohr-Außendurchmesser A | Flanschdurchmesser B | Erhöhter Gesichtsdurchmesser. D | Flanschdicke T | Schweißhals | Aufsteckbare, verschraubte Muffenschweißung | Bolzen PCD | Anzahl der Schrauben | Bolzenlochdurchmesser. |
| 15 | 21.4 | 88,9 | 34.9 | 11.1 | 47,6 | 15.9 | 60.3 | 4 | 15.9 |
| 20 | 27.0 | 98,4 | 42.9 | 12.7 | 52.4 | 15.9 | 69,8 | 4 | 15.9 |
| 25 | 34.1 | 107,9 | 50.8 | 14.3 | 55,6 | 17.5 | 79,4 | 4 | 15.9 |
| 32 | 42.9 | 117,5 | 63,5 | 15.9 | 57.1 | 20.6 | 88,9 | 4 | 15.9 |
| 40 | 48.4 | 127,0 | 73,0 | 17.5 | 61.9 | 22.2 | 98,4 | 4 | 15.9 |
| 50 | 60.3 | 152,4 | 92.1 | 19.0 | 63,5 | 25.4 | 120,6 | 4 | 19.0 |
| 65 | 73,0 | 177,8 | 104,8 | 22.2 | 69,8 | 28.6 | 139,7 | 4 | 19.0 |
| 80 | 88,9 | 190,5 | 127,0 | 23.8 | 69,8 | 30.2 | 152,4 | 4 | 19.0 |
| 90 | 101,6 | 215.9 | 139,7 | 23.8 | 71.4 | 31.7 | 177,8 | 8 | 19.0 |
| 100 | 114.3 | 228,6 | 157,2 | 23.8 | 76,2 | 33.3 | 190,5 | 8 | 19.0 |
| 125 | 141,3 | 254,0 | 185,7 | 23.8 | 88,9 | 36,5 | 215.9 | 8 | 22.2 |
| 150 | 165.1 | 279,4 | 215.9 | 25.4 | 88,9 | 39.7 | 241,3 | 8 | 22.2 |
| 168,3 | 279,4 | 215.9 | 25.4 | 88,9 | 39.7 | 241,3 | 8 | 22.2 | |
| 200 | 219.1 | 342,9 | 269,9 | 28.6 | 101,6 | 44.4 | 298,4 | 8 | 22.2 |
| 250 | 273.1 | 406.4 | 323,8 | 30.2 | 101,6 | 49.2 | 361,9 | 12 | 25.4 |
| 300 | 323,9 | 482,6 | 381,0 | 31.7 | 114.3 | 55,6 | 431,8 | 12 | 25.4 |
| 350 | 355,6 | 533,4 | 412,7 | 34.9 | 127,0 | 57.1 | 476,2 | 12 | 28.6 |
| 400 | 406.4 | 596,9 | 469,9 | 36,5 | 127,0 | 63,5 | 539,7 | 16 | 28.6 |
| 450 | 457,2 | 635,0 | 533,4 | 39.7 | 139,7 | 68,3 | 577,8 | 16 | 31.7 |
-
