Dauerhafte Rohre aus Edelstahl E235+N E355+N E410 St 52 Kaltgezogene Rohre
Produktdetails
Stahlrohr
,erw Flussstahlrohr
Produktionsinformationen:HIDRAULIKUS ÉS PNEUMATIKUS CSÖVEK, (HIDEGEN VONT VARRATNÉLKÜLI
CSÖVEK)
Kifejezetten gépipari célokra gyártott hydraulikus, pneumatikus rendszerekhez alkalmas nagy méretpontosságú honolt
Es handelt sich um einen hochrangigen Beamten, der vor einigen Jahren eine Reihe von Geschäftsprozessen durchgeführt hat.
Hegesztett ist eine Reihe von kleinen Kivitelben, Horganyzott ist krómozott felülettel is, zylinder, vezeték, nyomó csövek,
dugattyúrudak.
Durchmesser: Ø 4-1600 mm, zusätzlicher Durchmesser
Eigenschaften: Prüfkriterien: EN 10305-4, EN 10205-1/2, DIN 2391
Minőségek: St37.4., E255, E235+N, E355+N, E410, St 52., St52.3., St E460, C10. 16NiCrMo2, 16CrMnS5, C35, C45, C60,
25CrMo4, 30CrMo4, 42CrMo4
Hőkezeltségi állapotok: N (NBK), C (BK), SR (BKS) – LC (BKW), A (GBK)
Fehler: enyhén olajozott korrózió ellen.
Tűrések: H8, H9, H11, szabvány szerint, egyedi beállításra van lehetőség.
Erfolg: 4-13 (22) m, mehr als 100.000, 1.000.000.
HYDRAULIK- UND PNEUMATISCHE ROHRE (KALTGEZOGENE NAHTLOSE ROHRE)
Speziell für Maschinenzwecke: Rohre für hydraulische und pneumatische Systeme, hochpräzise gehont und ungehont
Röhren. Für die meisten Rohre können wir Ihnen auch Stangen für Hydraulikkolben liefern.
Wir können Ihnen verchromte Stangen, verzinkte und galvanfreie Rohre, Zylinderrohre und Hydraulikleitungsrohre liefern.
Größensortiment: Ø 4-1600 mm, Möglichkeit zur Herstellung individueller Größen.
Normen: nahtlos: EN 10305-4, EN 10205 1/2, DIN 2391, geschweißt: DIN 2394
Qualitäten: St37.4., E255, E235+N, E355+N, E410, St 52., St52.3., St E460, C10. 16NiCrMo2, 16CrMnS5, C35, C45, C60,
25CrMo4, 30CrMo4, 42CrMo4
Wärmebehandlung: N (NBK), C (BK), SR (BKS) – LC (BKW), A (GBK)
Oberflächenbehandlung: leicht geölt gegen Korrosion.
Toleranzen: H8, H9, H11 gem. Standardmäßig besteht die Möglichkeit, kundenspezifische Parameter festzulegen.
Längen: 4-13 (22) m, Möglichkeit zur Herstellung individueller Längen.
Der Vorteil von Stahlrohren für Präzisionsanwendungen liegt in der hohen Präzision ihrer Herstellung, der guten Qualität ihrer Oberfläche und den garantierten mechanischen und technologischen Eigenschaften. Aus diesem Grund werden die Rohre häufig in der zerspanenden Industrie und in der Automobilindustrie eingesetzt. Geschweißte Rohre für Präzisionsanwendungen werden im Kaltziehverfahren hergestellt.
PN-EN10305-2Lieferzustand
| Bezeichnung | Symbol | Beschreibung |
| Kaltgezogen / hart | +C | Ohne thermische Bearbeitung, nachdem der Prozess des Kaltziehens abgeschlossen ist |
| Kaltgezogen / weich | +LC | Nach der abschließenden thermischen Bearbeitung entsprechende Zeichnung |
| Kaltgezogen und geglüht | +SR | Nach dem abschließenden Kaltziehprozess und dem Glühen erfolgt die Wärmebehandlung in kontrollierter Atmosphäre |
| Geglüht | +A | Nach dem abschließenden Kaltziehprozess werden die Rohre in kontrollierter Atmosphäre geglüht |
| Normalisiert | +N | Nach dem abschließenden Kaltziehprozess werden die Rohre in kontrollierter Atmosphäre normalisiert |
Mechanische Eigenschaften bei Raumtemperatur
| Stahlsorte | Maximalwerte abhängig vom Lieferzustand | |||||||||||
| +C | +LC | +SR | +A | +N | ||||||||
| Stahlsymbol | RmMPa | A % | RmMPa | A % | RmMPa | ReHMpa | A % | RmMPa | A % | Rm MPa | ReHMpa | A % |
| E155 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270 bis 410 | 155 | 28 |
| E195 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300 bis 440 | 195 | 28 |
| E235 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340 bis 480 | 235 | 25 |
| E275 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 510 bis 550 | 275 | 21 |
| E355 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490 bis 630 | 355 | 22 |
Chemische Zusammensetzung (Pfannenanalyse)
| Stahlsorte | % der Masse | ||||
| Stahlsymbol | C max | Si max | Mn max | P max | S max |
| E155 | 0,11 | 0,35 | 0,70 | 0,025 | 0,025 |
| E195 | 0,15 | 0,35 | 0,70 | 0,025 | 0,025 |
| E235 | 0,17 | 0,35 | 1,20 | 0,025 | 0,025 |
| E275 | 0,21 | 0,35 | 1,40 | 0,025 | 0,025 |
| E355 | 0,22 | 0,35 | 1,60 | 0,025 | 0,025 |
Inspektions- und Prüfliste
| Inspektions- oder Testtyp | Testhäufigkeit | ||
| Interne Tests | Abnahmetest | ||
| Obligatorisch | Chemische Analyse | M | M |
| Zugversuch | M | Eine pro getesteter Charge | |
| Dimensionsüberprüfung | M | M | |
| Sichtprüfung | M | M | |
| Optional | Abflachungstest oder Expansionstest (Option 18) | M | Eine pro getesteter Charge |
| Rauheitsprüfung | Nicht zutreffend | Eine pro getesteter Charge | |
| NDT der Schweißnaht, um eventuelle Längsdiskontinuitäten zu identifizieren | Nicht zutreffend | Person | |
| NDT durchführen, um eventuelle Lecks zu erkennen | |||

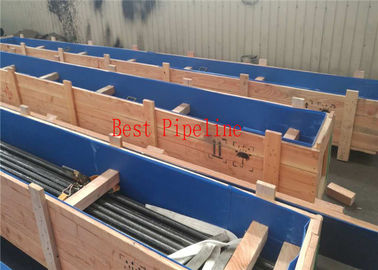

PN-EN 10305-2 Kaltgezogene Stahlrohre für Präzisionsanwendungen Bilder
-
