10 kg/cm2 JIS B2220-1984 (KS B 1503-1999) 10 SCHWEISSHALS-STAHLROHRFLANSCH
Grundlegende Eigenschaften
Herkunftsort:
China
Markenname:
Best
Zertifizierung:
API/CE/ISO/PED
Modellnummer:
1/2“ - 48"
Handelsimmobilien
Mindestbestellmenge:
1 Stk
Preis:
1 usd/pcs
Zahlungsbedingungen:
L/C/TT
Lieferfähigkeit:
100000 Tonne/Jahr
Produktübersicht
Produktname:Überlappungsverbindung Flanschdruck: 300 lbs Material: 304L Hergestellt von Forged Steel Flanges Ein Flansch ist ein plattenartiges Gerät, normalerweise rund, das am Ende eines Rohrs, einer Armatur, eines Ventils oder eines anderen Gegenstands befestigt wird, um die Montage und Demontage ...
Produktdetails
Hervorheben:
Edelstahlflansche
,geschmiedete Kohlenstoffstahlflansche
Name:
Überlappungsflansch
Pressure:
300lbs
Material:
304L
Place Of Origin:
China
Model Number:
RC-BL-Flansch
Type:
Schmiedeflächen aus Stahl
Produktbeschreibung
Produktname:Überlappungsverbindung Flanschdruck: 300 lbs Material: 304L Hergestellt von Forged Steel Flanges
Ein Flansch ist ein plattenartiges Gerät, normalerweise rund, das am Ende eines Rohrs, einer Armatur, eines Ventils oder eines anderen Gegenstands befestigt wird, um die Montage und Demontage eines Rohrleitungssystems zu erleichtern.
Flansche werden aus den unterschiedlichsten Materialien hergestellt, damit sie zum Material der Rohre und Formstücke passen, an denen sie befestigt werden. Während einige Flansche aus Gusseisen bestehen, besteht die überwiegende Mehrheit der Flansche aus geschmiedetem Kohlenstoffstahl.
Geschmiedete Stahlflansche werden in sieben Hauptklassen hergestellt: Klasse 150, Klasse 300, Klasse 400, Klasse 600, Klasse 900, Klasse 1500 und Klasse 2500
Flanschtypen
· Vorschweißflansche
· Aufsteckflansche
· Überlappungsflansche
· Gewindeflansche
· Muffenschweißflansche
· Blindflansche
Geschmiedete Flansche
| Größe : | ½" BIS 54" | ||||||||||||
| Druckstufe: | 150#, 300#, 600#, 900#, 1500#, 2500# | ||||||||||||
| Material: |
|
||||||||||||
| Standards: | ASME B 16.5, ASME B 16.47, API 6A | ||||||||||||
| Typ : | SORF, WNRF, SWRF, BLRF, Threaded usw. | ||||||||||||
| Besonderheiten: | Abstandshalter, Brillenjalousien, Tropfringe, RTJ, Zunge, Nut, Öffnung usw. |
150lb Flansch
Länge durch Nabe Y
| Nennbohrung | Rohr-Außendurchmesser A | Flanschdurchmesser B | Erhöhter Gesichtsdurchmesser. D | Flanschdicke T | Schweißhals | Aufsteckbare, verschraubte Muffenschweißung | Bolzen PCD | Anzahl der Schrauben | Bolzenlochdurchmesser. |
| 15 | 21.4 | 88,9 | 34.9 | 11.1 | 47,6 | 15.9 | 60.3 | 4 | 15.9 |
| 20 | 27.0 | 98,4 | 42.9 | 12.7 | 52.4 | 15.9 | 69,8 | 4 | 15.9 |
| 25 | 34.1 | 107,9 | 50.8 | 14.3 | 55,6 | 17.5 | 79,4 | 4 | 15.9 |
| 32 | 42.9 | 117,5 | 63,5 | 15.9 | 57.1 | 20.6 | 88,9 | 4 | 15.9 |
| 40 | 48.4 | 127,0 | 73,0 | 17.5 | 61.9 | 22.2 | 98,4 | 4 | 15.9 |
| 50 | 60.3 | 152,4 | 92.1 | 19.0 | 63,5 | 25.4 | 120,6 | 4 | 19.0 |
| 65 | 73,0 | 177,8 | 104,8 | 22.2 | 69,8 | 28.6 | 139,7 | 4 | 19.0 |
| 80 | 88,9 | 190,5 | 127,0 | 23.8 | 69,8 | 30.2 | 152,4 | 4 | 19.0 |
| 90 | 101,6 | 215.9 | 139,7 | 23.8 | 71.4 | 31.7 | 177,8 | 8 | 19.0 |
| 100 | 114.3 | 228,6 | 157,2 | 23.8 | 76,2 | 33.3 | 190,5 | 8 | 19.0 |
| 125 | 141,3 | 254,0 | 185,7 | 23.8 | 88,9 | 36,5 | 215.9 | 8 | 22.2 |
| 150 | 165.1 | 279,4 | 215.9 | 25.4 | 88,9 | 39.7 | 241,3 | 8 | 22.2 |
| 168,3 | 279,4 | 215.9 | 25.4 | 88,9 | 39.7 | 241,3 | 8 | 22.2 | |
| 200 | 219.1 | 342,9 | 269,9 | 28.6 | 101,6 | 44.4 | 298,4 | 8 | 22.2 |
| 250 | 273.1 | 406.4 | 323,8 | 30.2 | 101,6 | 49.2 | 361,9 | 12 | 25.4 |
| 300 | 323,9 | 482,6 | 381,0 | 31.7 | 114.3 | 55,6 | 431,8 | 12 | 25.4 |
| 350 | 355,6 | 533,4 | 412,7 | 34.9 | 127,0 | 57.1 | 476,2 | 12 | 28.6 |
| 400 | 406.4 | 596,9 | 469,9 | 36,5 | 127,0 | 63,5 | 539,7 | 16 | 28.6 |
| 450 | 457,2 | 635,0 | 533,4 | 39.7 | 139,7 | 68,3 | 577,8 | 16 | 31.7 |

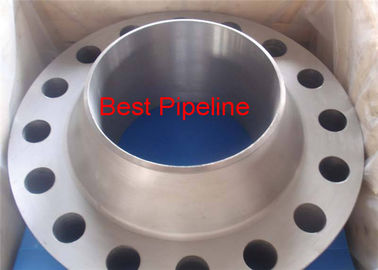

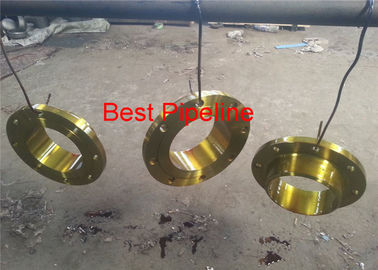

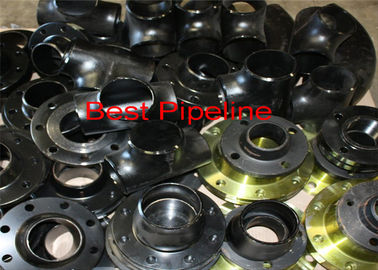

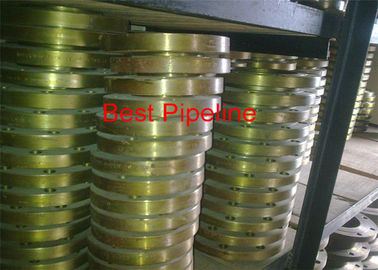

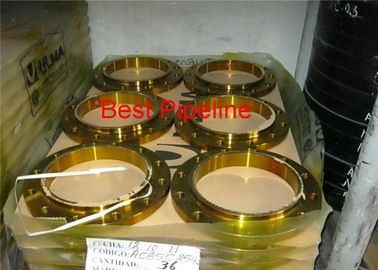

Flanschbilder
